Parametri izdelka
| Postavka | Specifikacija |
|---|---|
| Material | Ogljikovo jeklo (1045, 4140), nerjavno jeklo (304, 316) |
| Debelina | 3 mm – 30 mm |
| Strpnost | ±0,1 mm standardno, ±0,02 mm na voljo |
| Površina | Brušen, črni oksid, pocinkan, prašno lakiran |
| MOQ | 10 kosov |
opis

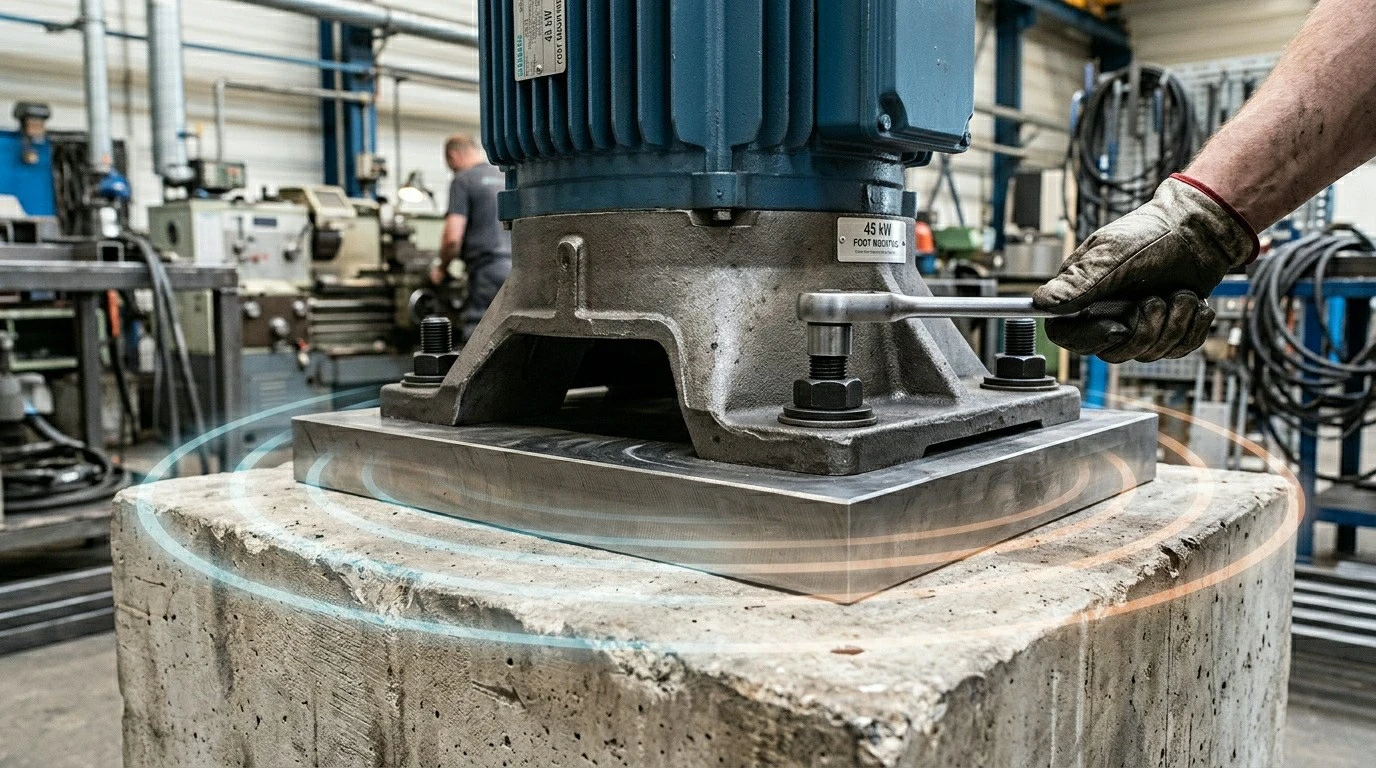

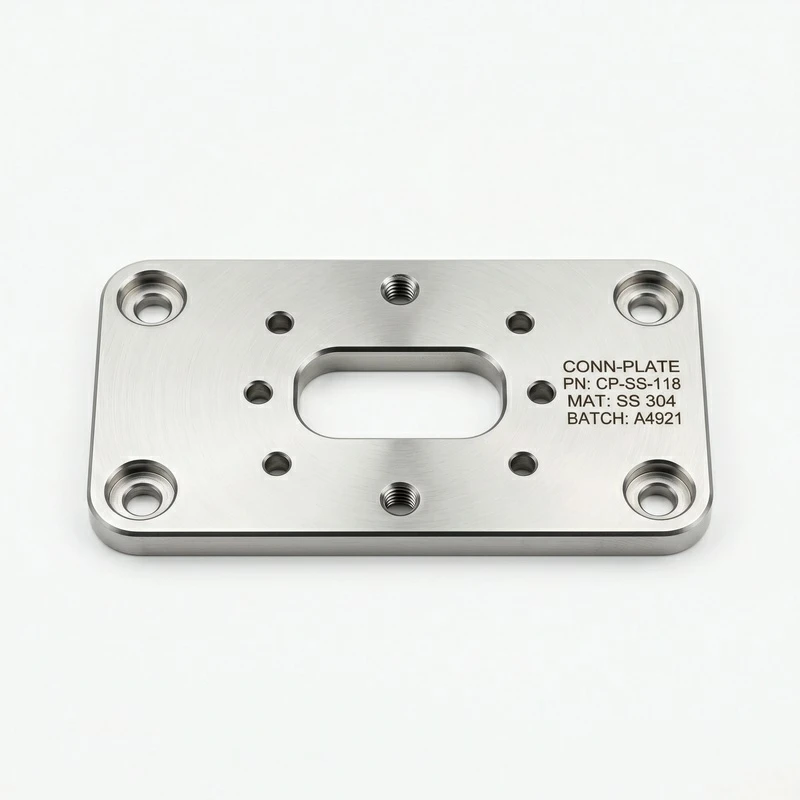

Jeklene montažne plošče dajejo motorjem, črpalkam in menjalnikom ravno in stabilno platformo, na katero se lahko privijejo. Plošča absorbira tresljaje, obravnava površinske nepravilnosti v montažni podlagi in ustvari montažni vmesnik, ki ga je mogoče odstraniti in ponovno -uporabiti - kar je pomembno, ko je treba opremo odstraniti na servis. 1045 in ogljikovo jeklo 4140 obravnava večino industrijskih aplikacij. 304 in nerjavno jeklo 316 za okolja, kjer bi ogljikovo jeklo rjavelo in sčasoma ogrozilo natančnost namestitve. Brušene površine dajejo natančno ravnost za-natančne aplikacije. Črni oksid ali pocinkana prevleka preprečuje rjo med skladiščenjem in pošiljanjem.
Vodnik za izbiro debeline
3–6 mm: lahka oprema, senzorji, majhni motorji. 8–12 mm: standardni industrijski motorji in črpalke. 15–25 mm: težki menjalniki, veliki motorji, vibrirajoča oprema. 30 mm: podstavki obdelovalnih strojev, kjer sta dušenje vibracij in masa pomembni.
pogosta vprašanja
V1: MOQ?
A1: 10 kosov.
V2: Tolerance?
A2: standard ±0,1 mm. Na voljo so strožje tolerance do ±0,02 mm.
V3: Površinska obdelava?
A3: Brušeno, črni oksid, cinkanje, praškasto lakiranje.
V4: Konfiguracije po meri?
A4: Da. Mere po meri, vzorci montažnih lukenj, funkcije izravnave.
V5: Materiali?
A5: Ogljikovo jeklo (1045, 4140) in nerjavno jeklo (304, 316).
V6: Razpon debeline?
A6: 3 mm do 30 mm, odvisno od zahtev glede obremenitve in togosti.
Pri natančni izdelavi se o kakovosti-ne da pogajati. Vsaka komponenta je podvržena strogemu pregledu v vsaki fazi proizvodnje.
- ISO 9001:2015- Certificiran sistem vodenja kakovosti, ki zajema načrtovanje, strojno obdelavo in pregled
- Pregled CMM- Koordinatne meritve za kompleksne geometrije in majhne tolerance
- Merjenje hrapavosti površine- Karte Ra, Rz in Rt z vsakim poročilom o pregledu
- Pasivacija/elektropoliranje- Postopki ASTM A967 za odpornost proti koroziji
- Sledljivost materiala- Sledenje toplotnemu številu od surovine do končnega dela
- Prvi pregled artikla (FAI)- Polno dimenzijsko poročilo je vključeno v vsako novo naročilo
Od surovine do končnega izdelka je vsak korak nadzorovan in dokumentiran:
- Priprava materiala- CNC struženje/rezkanje do skoraj-neto oblike
- Toplotna obdelava- S-kaljenjem ali cepanjem-za trdnost-kritičnih delov
- Priprava površine- Razmaščevanje, čiščenje s kislino in površinska aktivacija
- Galvanizacija- Nadzorovan postopek kopeli s spremljanjem debeline
- Tesnjenje/Pečenje- Kromirano tesnjenje, anodizirano tesnjenje ali razbremenitev vodikove krhkosti
- Inšpekcija- Merjenje debeline nanosa, testiranje adhezije in vizualni pregled
- Pakiranje- Zaščitno prepletanje, embalaža VCI in ovijanje proti-magnjenju
